ท่อลมร้อน

Expansion Joint หรือ “ชุดขยายข้อต่อ” บางหน่วยงานก็เรียกว่า Flexible Joint นับได้ว่าเป็น ส่วนประกอบที่จำเป็นมากที่สุดส่วนหนึ่งสำหรับหลายๆโรงงาน ที่ต้องมีตู้หรือเตาอบ, เครื่องกรองฝุ่น, เครื่องกำเนิดพลังงานความร้อน หรืออื่นๆ ที่ต้องเกี่ยวข้องกับลมร้อนและแก๊สร้อน ซึ่งมีอุณหภูมิภายในตั้งแต่ประมาณ 100-360 องศาเซลเซียส และ Expansion Joint ส่วนใหญ่จะแบ่งได้ เป็น 2 รูปทรงคือ แบบทรงกลม และ แบบสี่เหลี่ยม สำหรับเส้นผ่าศูนย์กลางหรือ diameter ที่ทางเราเคยรับทำนั้นก็มีตั้งแต่ 30 ซ.ม. ไปจนถึง 3-5 เมตร Expansion Joint ถูกนำมาติดตั้งเพื่อเป็นตัวเชื่อมที่มีการยืดหยุ่น สำหรับการลำเลียงหรือเป็นท่อ ผ่านให้กับลมร้อนหรือแก๊สร้อน ที่หมุนผ่านหรือโดนระบายออกมาจากระบบท่อกำเนิดความร้อน ซึ่งคุณสมบัติที่ต้องการจาก Expansion Joint หรือ Flexible Joint ก็คือการลดเสียงดัง และแรงดันและการสั่นสะเทือนจากการเคลื่อนไหวและความเครียดที่เกิดขึ้นภายในภายเตาอบ

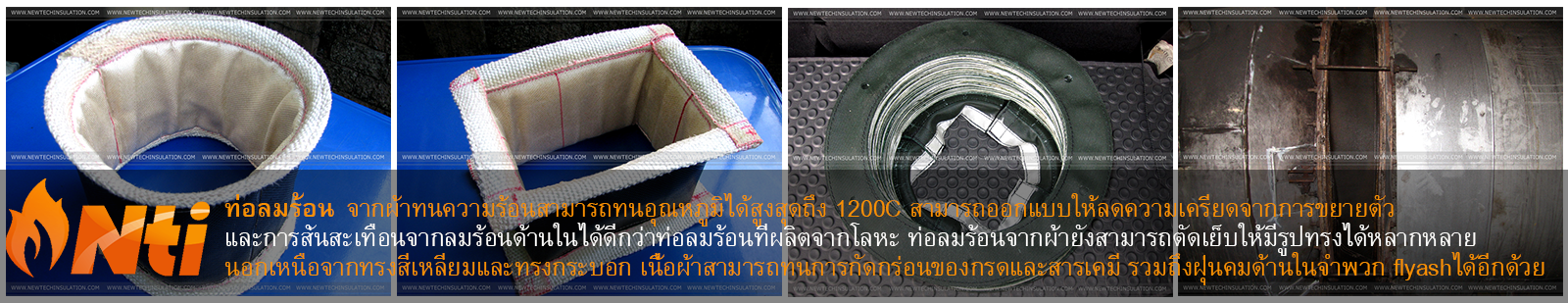

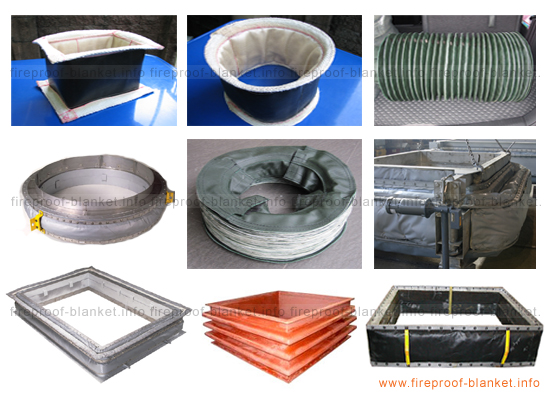

ท่อลมร้อนมี 2 รูปทรง

Expansion Joint สามาถแบ่งตามวัสดุได้อีกหลายประเภท แต่สรุปย่อได้ 3 ประเภทคือ

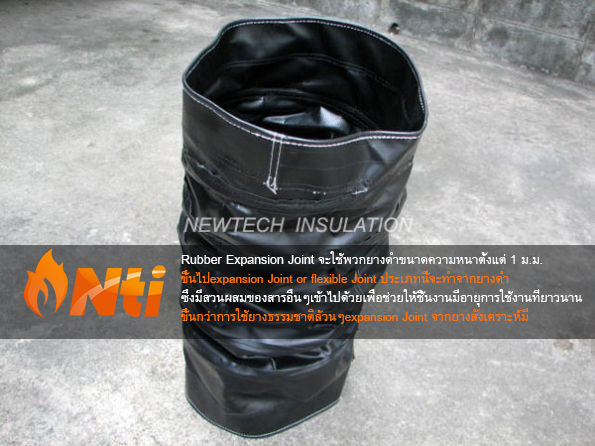

1. Rubber Expansion Joint จะใช้พวกยางดำขนาดความหนาตั้งแต่ 1 ม.ม.ขึ้นไปexpansion Joint or flexible Joint ประเภทนี้จะทำจากยางดำซึ่งมีสวนผสมของสารอื่นๆเข้าไปด้วย เพื่อช่วยให้ชิ้นงานมีอายุการใช้งานที่ยาวนานขึ้นกว่าการใช้ยางธรรมชาติล้วนๆexpansion Joint จากยางสังเคราะห์มีข้อดีคือราคาไม่สูงมากนัก ใช้งานอุณหภูมิต่ำได้ดี (ไม่เกิน100 องศาเซลเซียส) ข้อเสียคือไม่เหมาะกับงานที่ลมร้อนมีอุณหภูมิสูงกว่า120 องศาเซลเซียส

บริษัท นิวเทค อินซูเลชั่นรับออกแบบและติดตั้งท่อลมร้อน

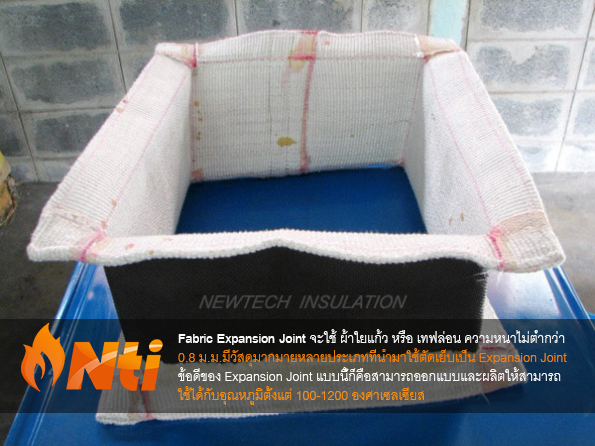

2. Fabric Expansion Joint จะใช้ ผ้าใยแก้ว หรือ เทฟล่อน ความหนาไม่ต่ำกว่า 0.8 ม.ม.มีวัสดุมากมายหลายประเภทที่นำมาใช้ตัดเย็บเป็น Expansion Joint หรือ Flexible Joint ในลักษณะของ Fabric (ผ้า) ข้อดีของ Expansion Joint แบบนี้ก็คือสามารถออกแบบและผลิตให้สามารถใช้ได้กับอุณหภูมิตั้งแต่ 100-1200 องศาเซลเซียส (อาจสูงกว่านี้ได้ หากมีวัสดุใหม่ที่ทนความร้อนได้สูงเกิน2,000 องศาเซลเซียส) อีกทั้งสามารถควบคุมความหนาและน้ำหนักต่อชิ้นได้ง่ายกว่าวัสดุประเภทโลหะหรืออื่นๆ จึงทำให้ Expansion Joint แบบนี้มีใช้กันอย่างกว้างขวางในเกือบทุกอุตสาหกรรม

บริษัท นิวเทค อินซูเลชั่นรับออกแบบและติดตั้งท่อลมร้อน

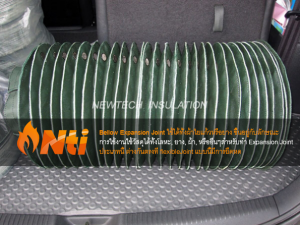

3. Bellow Expansion Joint ใช้ได้ทั้งผ้าใยแก้วหรือยาง ขึ้นอยู่กับลักษณะการใช้งานใช้วัสดุได้ทั้งโลหะ, ยาง, ผ้า, หรืออื่นๆสำหรับทำ Expansion Joint ประเภทนี้ ต่างกันตรงที่ flexibleJoint แบบนี้มีการยืดหดหรือมีจีบ (bellow) ที่เห็นได้ชัดเจน จุดประสงค์ก็เพื่อใช้กับลักษณะงานที่ต้องมีการยืด-หด อยู่ตลอดเวลา จึงต้องมีการออกแบบและผลิตให้ทนทานเป็นพิเศษสำหรับท่อยืดแบบนี้

บริษัท นิวเทค อินซูเลชั่นรับออกแบบและติดตั้งท่อลมร้อน

Expansion Joint (Flexible Joint) ที่เราตัดเย็บนั้นทำขึ้นตามความต้องการของลูกค้า (Make to Order) ทั้งในเรื่องของรูปทรง, วัสดุในการทนความร้อน, ขนาด, และอื่นๆ ตามที่ลูกค้าได้ออกแบบมา หรือจะให้ทางเราช่วยออกแบบและแนะนำวัตถุดิบให้ด้วยก็ได้ ซึ่งบางครั้งการตัดเย็บ หรือเลือกใช้วัสดุก็ไม่ได้มีข้อกำหนดหรือกฎเกณฑ์ตายตัว แต่ขึ้นอยู่กับความต้องการใช้งานจากทางหน้างานหรือลูกค้าเป็นหลัก เช่น หากหน้างานต้องการใช้งานที่อุณหภูมิสูงสุดไม่เกิน 150°C และไม่สนใจว่าจะมีลมร้อนด้านในซึมผ่านออกมา ด้านนอกหรือไม่ ก็สามารถใช้ผ้าใยแก้วทั่วไปตัดเย็บ Expansion Joint ได้เลย เปรียบเทียบกับ อีกโรงงานที่ต้องการใช้งานที่อุณหภูมิสูงสุดไม่เกิน 300°C และห้ามมีลมร้อนด้านในซึมผ่านออกมาด้านนอกก็ต้องใช้เป็นผ้าใยแก้วเคลือบเทฟล่อนอย่างหนา ตัดเย็บด้วยด้ายเคฟล่าร์หรือเทฟล่อนแทน เป็นต้น

บริษัท นิวเทค อินซูเลชั่น จำกัด รับออกแบบติดตั้ง ชุดขยายข้อต่อ เพื่อประหยัดพลังงาน
